3Dデータから切り取ったサーフェスを平面化する方法覚書

モデルのデカール作成の為Fusion 360で作成した3Dデータからデカールを貼りたい表面のみ切り出し寸法を損なうことなく平面化し、その上でデカールをデザインするスキーム。

1.　モデルを用意

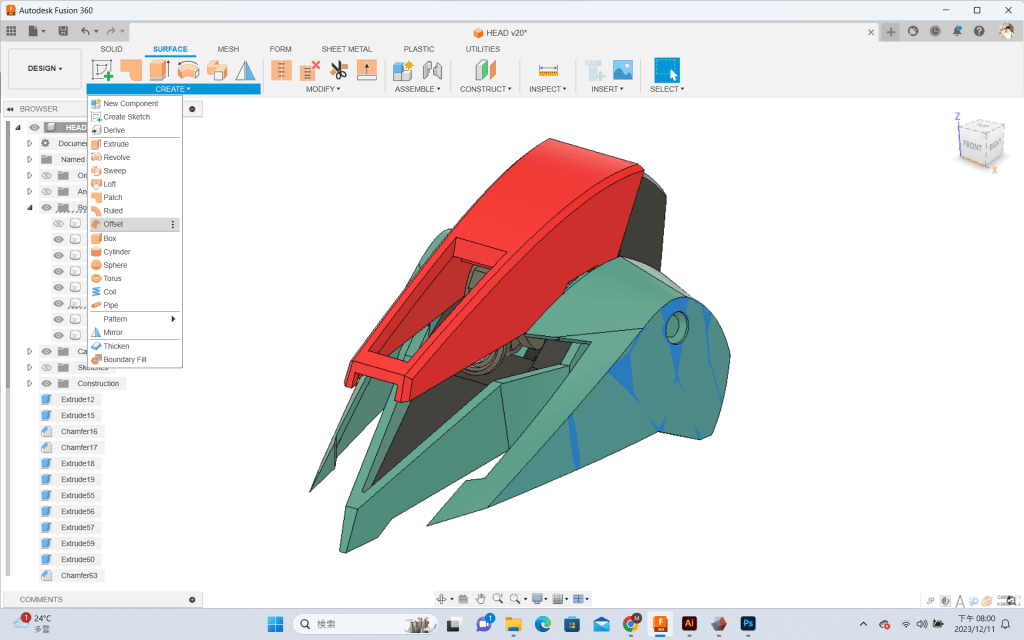

2.　平面化したい面を選択してSURFACE→CREATE→OFFSET

3.　独立して生成された面SURFACEをSAVE AS MESHでSTLデータで保存。

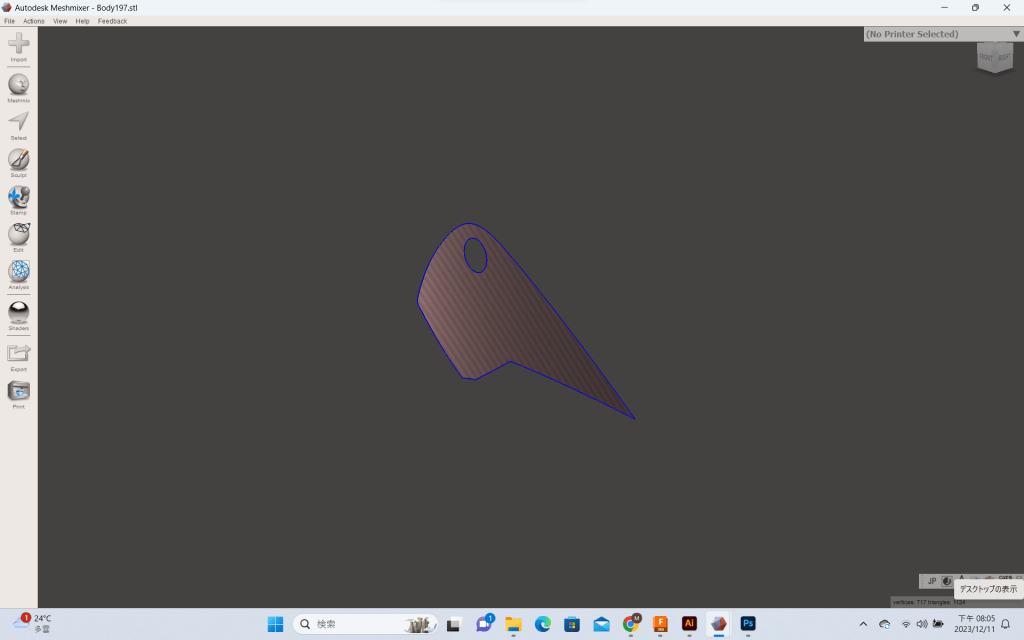

4.　STLデータをMESHMIXERで開く。

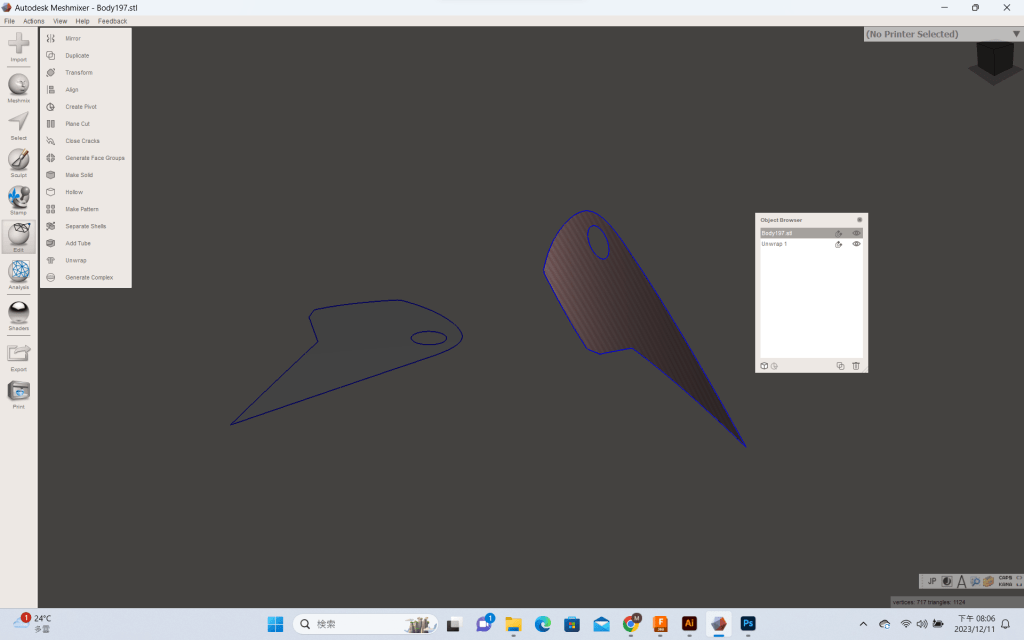

5.　EDIT→UNWRAPで元データ付近に平面が生成される。

6.　生成された平面をクリックしてEXPORT SVG。

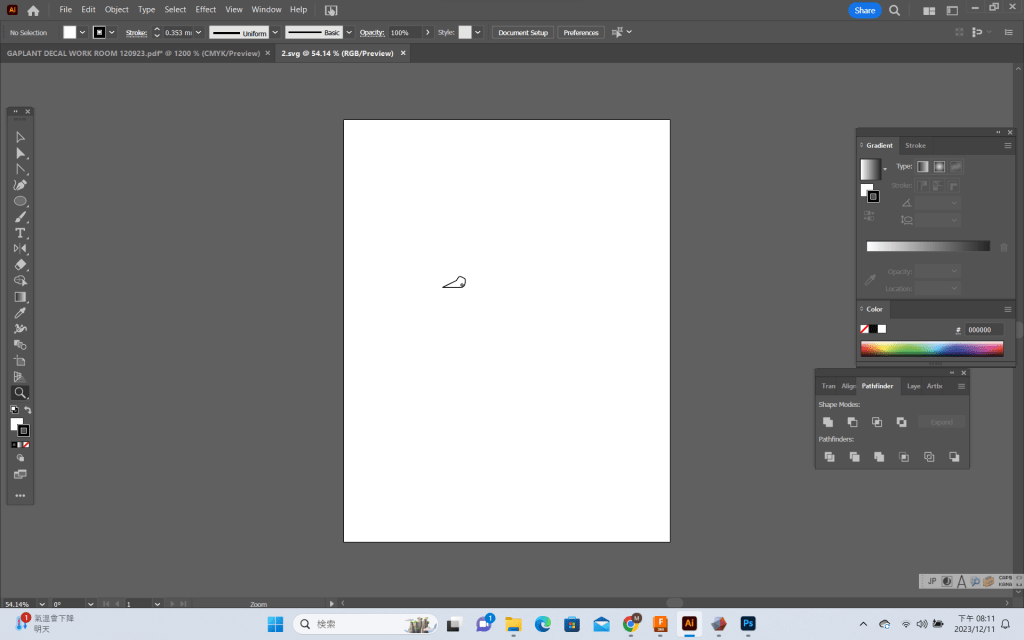

7.　Adobe IllustratorでSVGデータを開く。

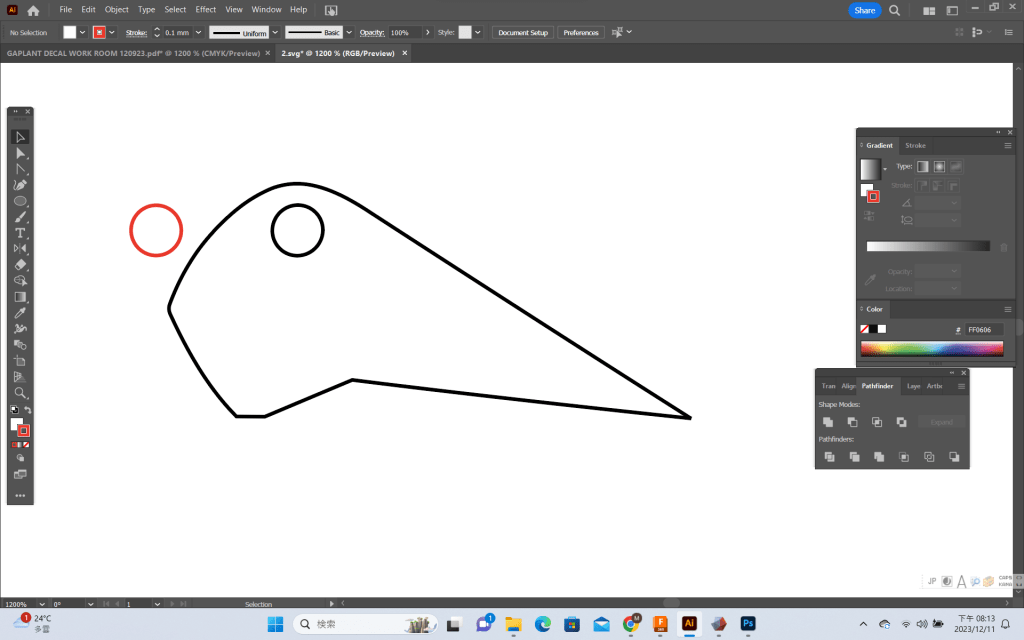

8.　拡大表示して線の太さを調整。元データは円ディティール部分の直径が1.5ミリだったのでイラストレーター上でφ1.5ミリの円を描いて寸法の精度を確認。

アンカーがオーバー気味だがデカールデザインのベースとしては十分。
